Introducción
Los ductos de relaves a menudo se tratan como simples líneas de transporte.
No lo son.
Después del procesamiento de minerales, el material restante puede contener una mezcla de partículas finas, sólidos minerales, agua y productos químicos de proceso. Dependiendo de la operación, los relaves pueden crear una presión hidráulica continua y al mismo tiempo exponer la pared interna de la tubería a la abrasión.
La tubería también puede atravesar terrenos irregulares o instalarse bajo tierra.
Esto hace que la selección de tuberías sea una combinación de presión, compatibilidad del medio, desgaste y condiciones de instalación.
A Tubo esqueleto de malla de alambre de aceroproporciona un enfoque combinando una estructura de tubería de PE con refuerzo de alambre de acero incrustado.
¿Por qué es difícil el transporte de relaves?
Las características de los relaves pueden cambiar de una mina a otra.
La concentración de sólidos puede cambiar.
El tamaño de las partículas puede variar.
Algunos relaves contienen partículas relativamente finas, mientras que otros contienen fragmentos minerales más gruesos.
Las condiciones químicas también pueden variar según el proceso de procesamiento.
Por lo tanto, la tubería necesita manejar algo más que flujo hidráulico.
La presión es una consideración.
El desgaste es otra.
También es necesario considerar la exposición a productos químicos y las condiciones de instalación.
Una estructura de PE reforzada aborda algunos de estos requisitos, pero la condición real de los relaves sigue siendo el punto de partida.

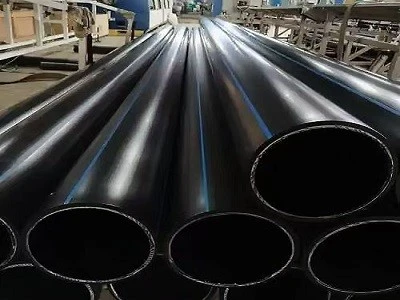

图 1
¿Qué es una tubería esquelética de malla de alambre de acero?
Un tubo esqueleto de malla de alambre de acero es un tubo compuesto que incorpora una estructura de refuerzo de malla de alambre de acero dentro de capas de PE.
La capa interna de PE hace contacto con los relaves.
La malla de alambre de acero proporciona refuerzo dentro de la pared de la tubería.
La capa exterior de PE protege la tubería del entorno externo.
Esta construcción también se describe como unaTubo de PE reforzado con malla de alambre de acerooTubería de PE reforzada con alambre de acero.
La terminología puede variar entre fabricantes y mercados, por lo que los compradores deben prestar atención a la estructura y especificación reales de la tubería en lugar de solo al nombre.
¿Por qué añadir refuerzo de alambre de acero?
Los ductos de relaves pueden operar bajo presión, particularmente cuando se utilizan bombas para transportar material a largas distancias o cambios de elevación.
La presión interna intenta expandir la pared de la tubería.
El refuerzo de alambre de acero incrustado ayuda a resistir esta deformación y mejora la estructura que soporta la presión-de la tubería compuesta.
Esto es diferente a usar una simple pared de tubería de PE.
El refuerzo se vuelve particularmente relevante cuando la especificación de la tubería requiere un rendimiento de presión más allá de lo que es práctico para una estructura de PE convencional equivalente.
¿El PE reforzado es automáticamente un-tubo de relaves resistente al desgaste?
No.
Ésta es una distinción importante.
El refuerzo de alambre de acero mejora el rendimiento mecánico. No convierte la tubería en una tubería exclusiva-resistente a la abrasión.
Los relaves que contienen partículas minerales duras aún pueden desgastar la superficie interna de PE.
La tasa de desgaste real depende de la dureza y el tamaño de las partículas, la concentración, la velocidad y la geometría de la tubería.
Si los relaves son muy abrasivos, los compradores deben comparar la estructura de PE reforzada con una tubería específica-resistente al desgaste, como UHMWPE.
Para condiciones de desgaste bajas o moderadas donde el refuerzo de presión también es importante, unTubo esqueleto de malla de alambre de aceropuede ser una estructura adecuada para evaluar.

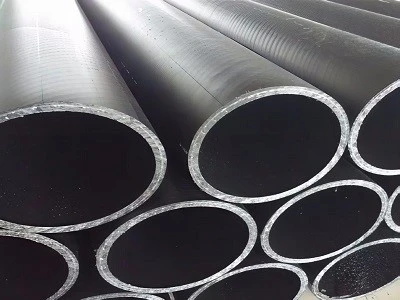

图 2
La importancia de la concentración de relaves
La concentración de sólidos afecta el comportamiento hidráulico y mecánico del medio transportado.
A medida que aumenta la cantidad de material sólido, la suspensión puede volverse más difícil de transportar.
Una concentración más alta también puede aumentar la interacción entre las partículas y la pared interna de la tubería.
Por esta razón, los "relaves" no son información suficiente para la selección de tuberías.
El comprador debe proporcionar la concentración aproximada de sólidos y el tamaño de las partículas.
Si se conoce la composición mineral, esa información también puede ayudar a evaluar la abrasión y el entorno químico esperados.
¿Qué sucede en los oleoductos de relaves de larga-distancia?
Las tuberías largas introducen consideraciones de presión adicionales.
El sistema puede contener múltiples secciones de bombeo.
Los cambios de elevación pueden crear diferentes condiciones de presión.
Las secciones enterradas pueden experimentar cargas externas.
El movimiento del suelo también puede convertirse en una preocupación en las zonas mineras.
Por lo tanto, se puede considerar una estructura de PE reforzada cuando la tubería necesita una combinación de rendimiento de presión interna y protección ambiental de PE.
Pero la especificación final de la tubería debe coincidir con la presión real del sistema y las condiciones de instalación.
Parámetros típicos del producto
|
Parámetro |
Especificación típica |
|
Producto |
Tubo esqueleto de malla de alambre de acero |
|
Estructura |
PE + Malla de alambre de acero + PE |
|
Diámetro nominal |
DN50–DN600 |
|
Clasificación de presión |
Hasta PN2,5 MPa, según especificación |
|
Temperatura de trabajo |
Según el material de PE real y las especificaciones del producto. |
|
Medio |
Relaves, lodos y medios compatibles |
|
Reforzamiento |
Malla de alambre de acero de alta-resistencia |
|
Instalación |
Sobre el suelo, en zanjas o enterrado |
¿Qué debe ofrecer un comprador de tuberías de relaves?
La información más útil es la condición de funcionamiento real.
|
Información requerida |
Por qué es importante |
|
DN |
Determina el tamaño de la tubería |
|
Presión de funcionamiento |
Determina el requisito de presión |
|
Temperatura de trabajo |
Afecta el rendimiento del material PE |
|
Tipo de relaves |
Ayuda a evaluar la compatibilidad del medio. |
|
Concentración de sólidos |
Importante para el comportamiento del lodo |
|
Tamaño de partícula |
Relevante para la abrasión |
|
Longitud de la tubería |
Ayuda a comprender las condiciones generales del sistema. |
|
Método de instalación |
Determina consideraciones de carga externa. |
Esta información es mucho más útil que simplemente pedir "una tubería de minería".
Preguntas frecuentes
¿Puede la tubería esquelética de malla de alambre de acero transportar relaves?
Puede considerarse para aplicaciones de relaves adecuadas. La selección real depende de la presión, las características de los relaves, la temperatura y las condiciones de instalación.
¿El refuerzo de alambre de acero hace contacto con los relaves?
No. El refuerzo está incrustado dentro de la estructura de PE, con la capa interior de PE separándolo del medio transportado.
¿Es adecuado para relaves altamente abrasivos?
La idoneidad depende de las condiciones reales de abrasión. Cuando los relaves contienen partículas duras altamente abrasivas, también se debe evaluar una tubería específica resistente al desgaste-.
¿Se puede instalar bajo tierra?
Sí, se puede considerar para aplicaciones enterradas cuando las especificaciones de la tubería y las condiciones de instalación sean apropiadas.
Solicitar unSRTPCotización de tubería
|
Paso |
Proceso |
Detalles |
|
1 |
Enviar Requisitos |
DN, presión, medio, temperatura de trabajo y aplicación. |
|
2 |
Confirmación de especificación |
Estructura de la tubería, presión nominal, especificación y conexión. |
|
3 |
Cotización |
Precio, plazo de entrega, condiciones de embalaje y envío. |
|
4 |
Orden y producción |
Contrato, pago y producción. |
|
5 |
Inspección y entrega |
Inspección de calidad y envío. |
ParaTubería de PE reforzada con malla de alambre de acero (SRTP), tubería de PE reforzada con alambre de acero y tuberías de presión para minería, envíanos:
DN + PN + Medio + Temperatura de trabajo + Método de instalación + Longitud de tubería + Cantidad
Para aplicaciones de lodos:
Tipo de lodo + Concentración de sólidos + Tamaño de partícula
